GDL立式多级离心泵

产品概述

GDL型多级离心泵是本单位在国内外优秀泵型之基础上结合用户的使用要求，并根据JB/Q6435.92标准设计制造的新一代产品。
该泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能、运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

说明书

GDL立式多级离心泵.pdf

全国联系电话

18058825222

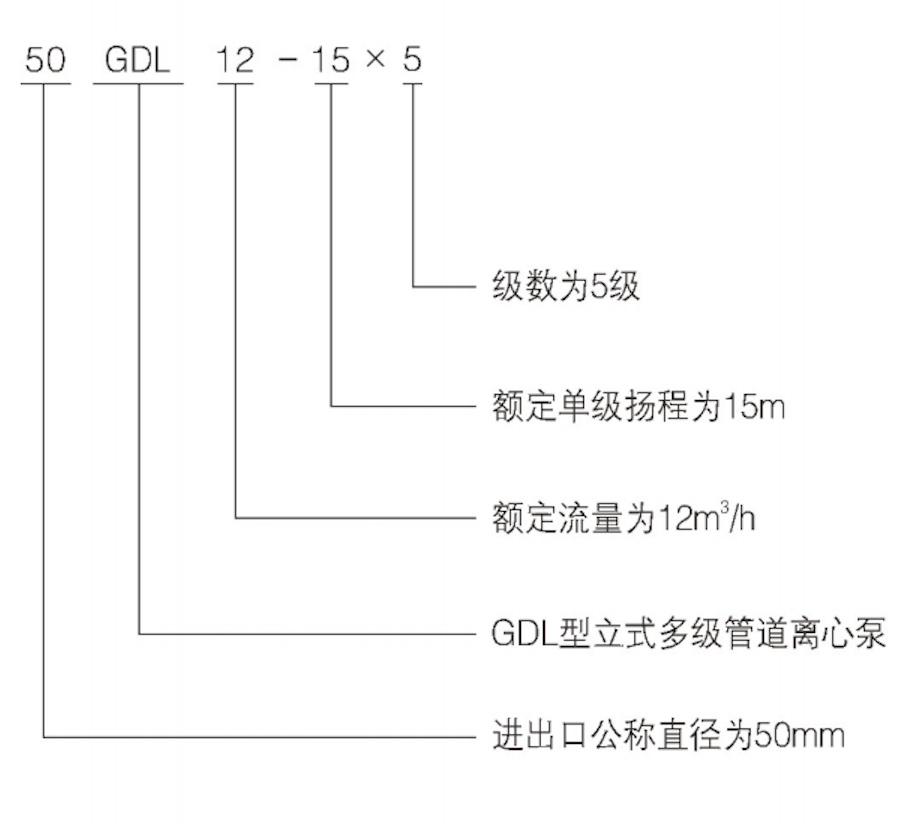

型号意义

工作条件

1、本型泵可输送清水或物理化学性质类似于清水的液体;
2、液体温度:-15°C~+80C;

3、工作压力:最大工作压力<2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa;

4、周围环境的温度应低于40C，相对湿度不超过95%;

5、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求.

结构图及材料表

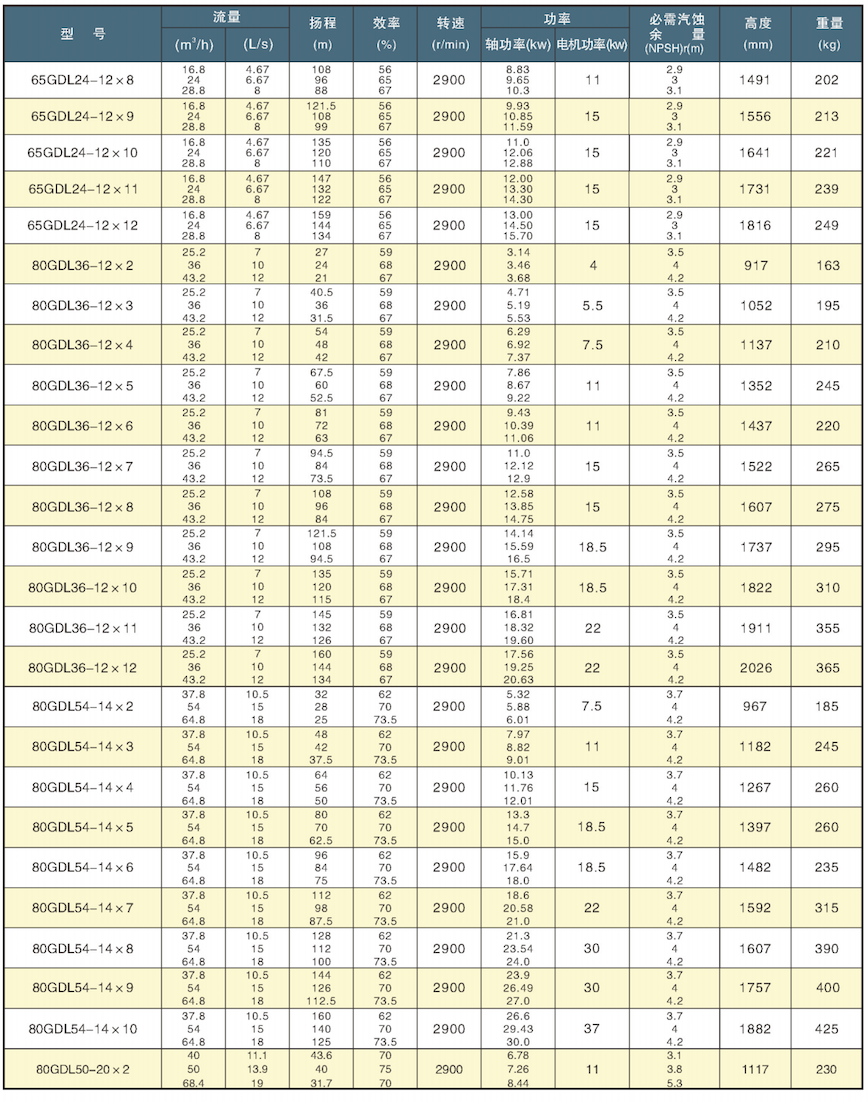

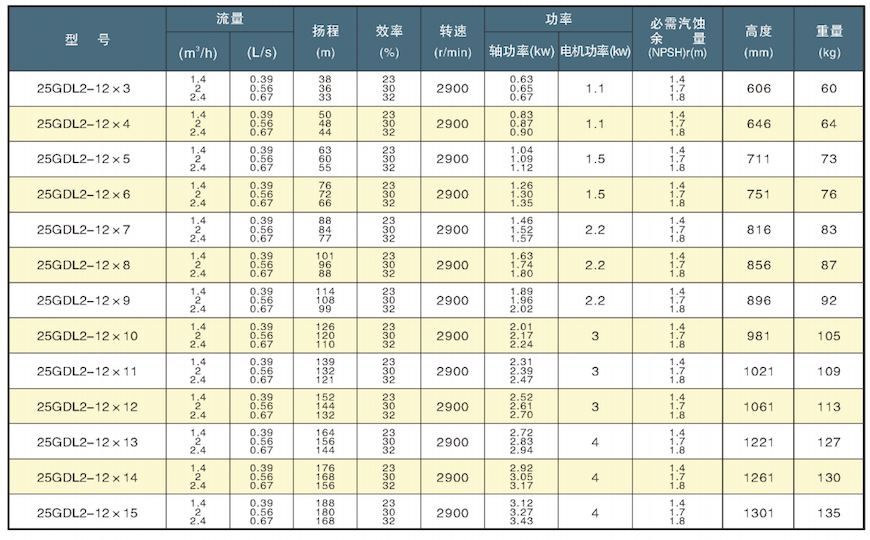

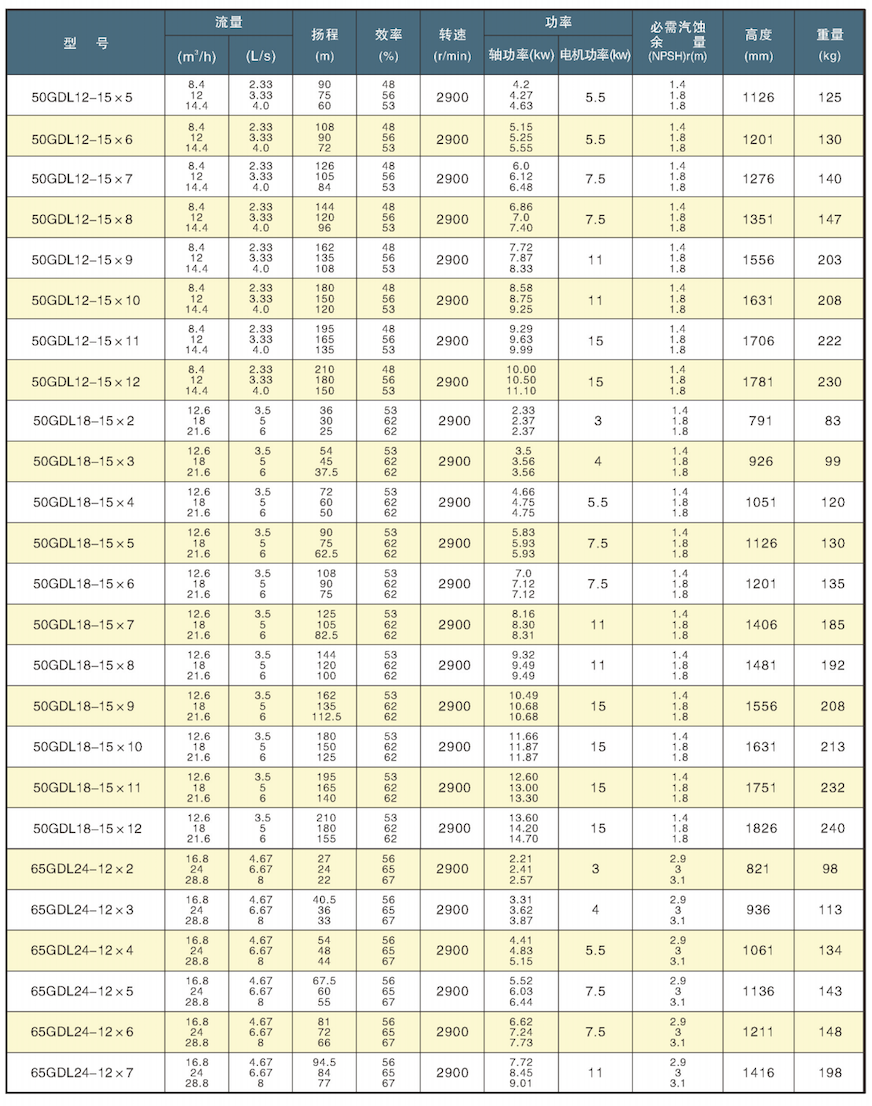

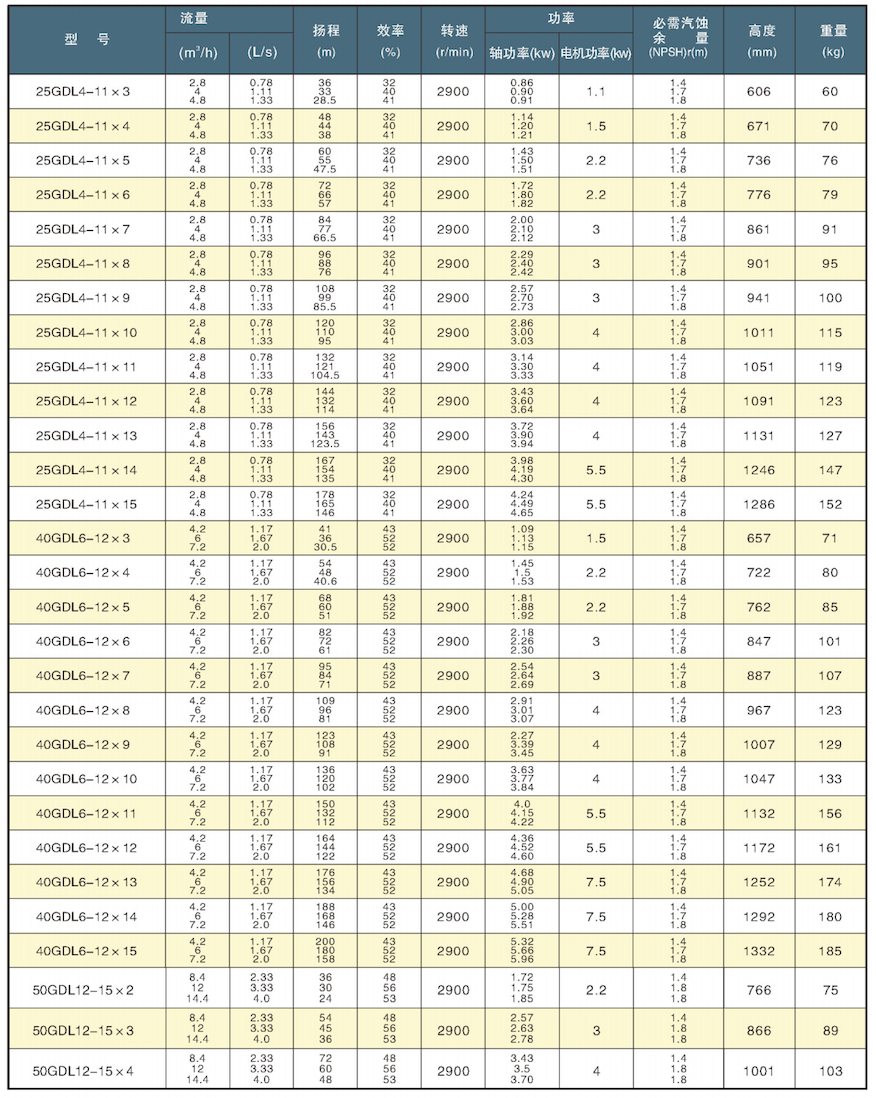

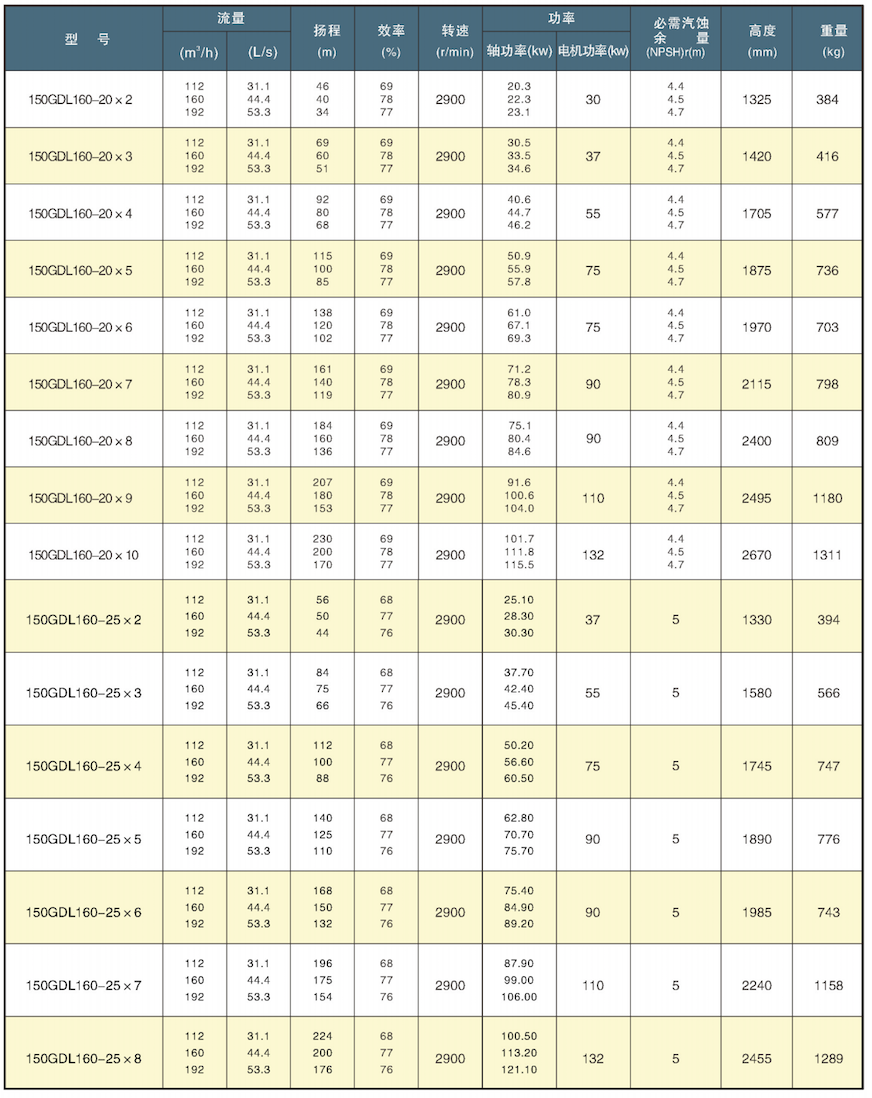

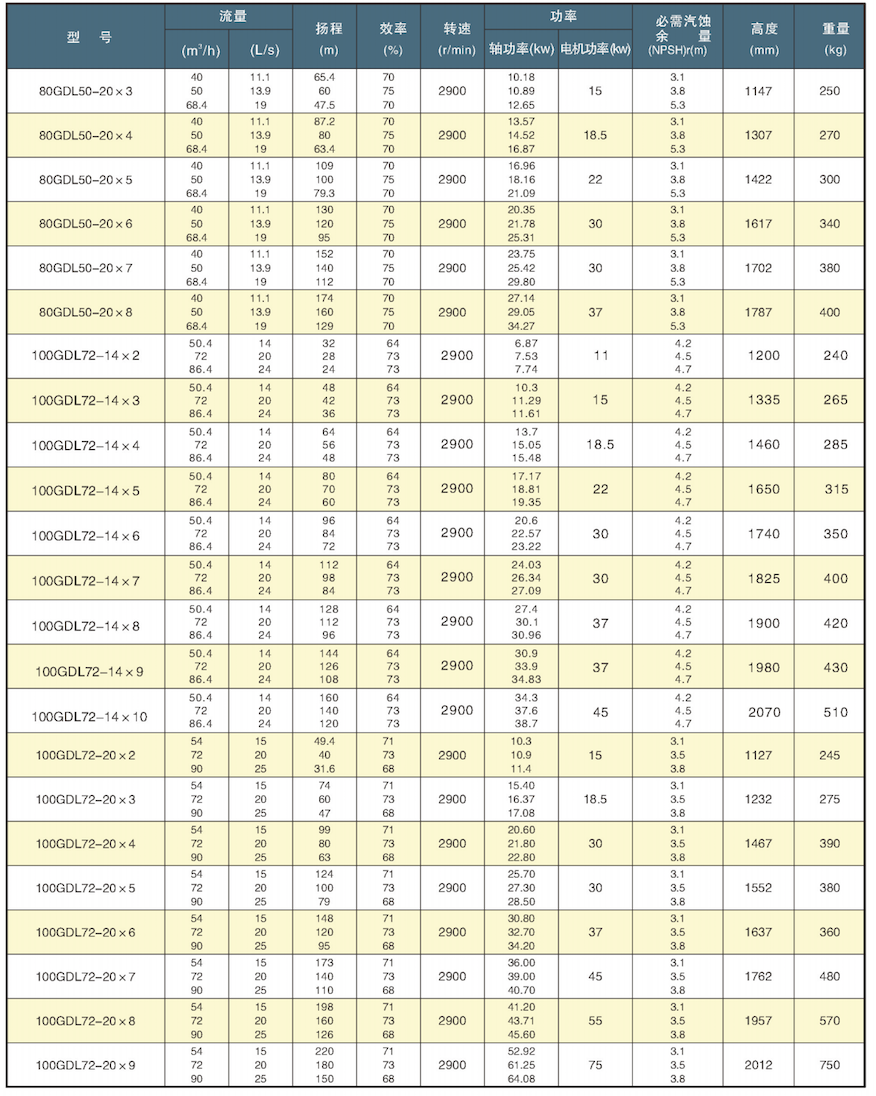

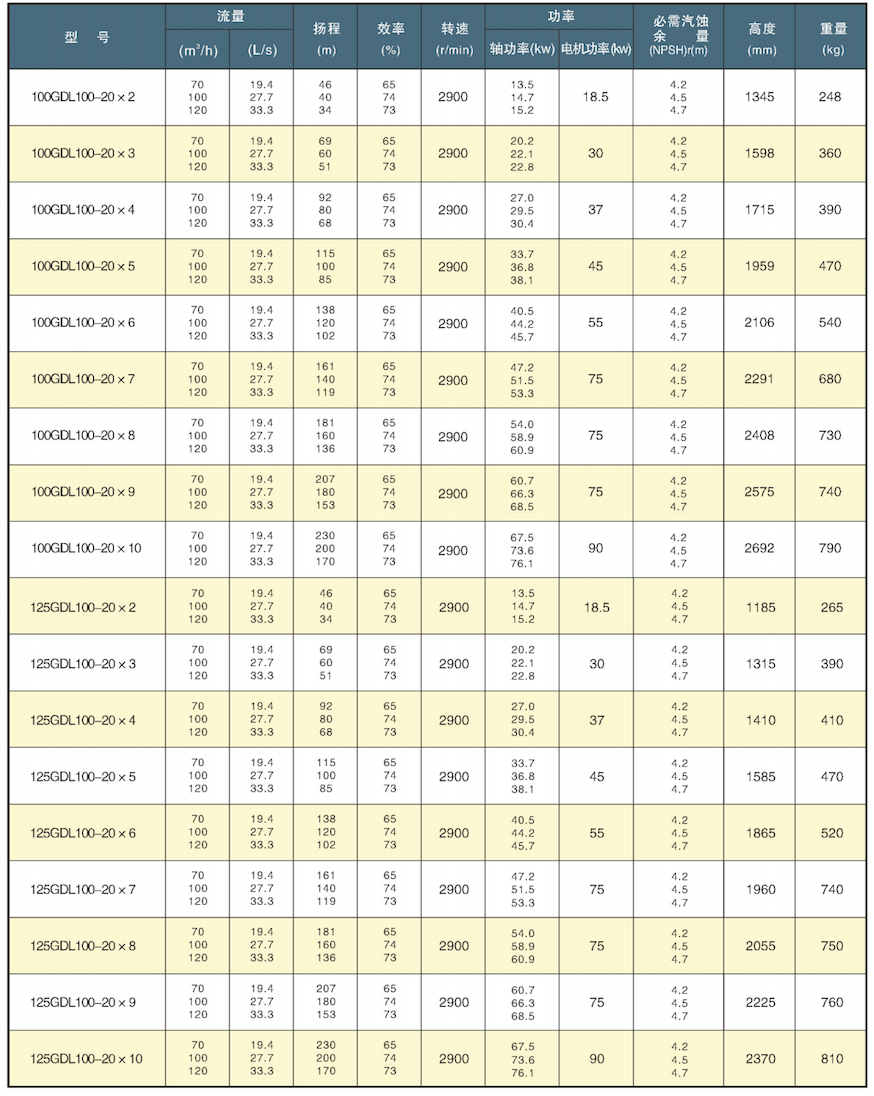

性能参数表
